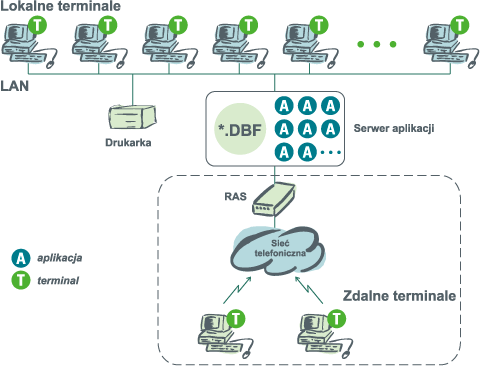

Architektura terminalowa w sieci LAN
Terminale oraz serwer aplikacji pracują w tej samej sieci LAN. Komunikacja pomiędzy terminalami a serwerem aplikacji realizowana jest w protokole TCP/IP lub IPX.

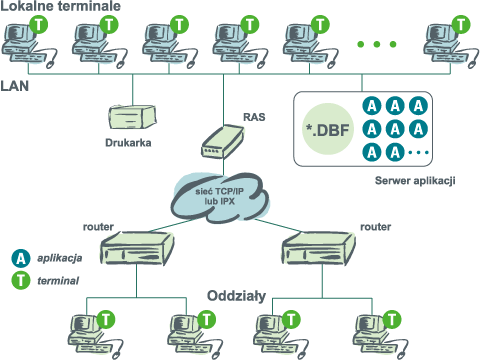

Architektura terminalowa w przedsiębiorstwie wielooddziałowym
Wszystkie oddziały firmy połączone są siecią rozległą (WAN) pracującą w protokole TCP/IP i/lub IPX. W centrali zainstalowany jest serwer aplikacji na którym wykonują się zadania wszystkich dołączonych do sieci terminali. Zachowana zostaje możliwość dostępu przez sieć komutowaną bezpośrednio do serwera aplikacji lub za pośrednictwem specjalizowanego routera dostępowego z portami asynchronicznymi.

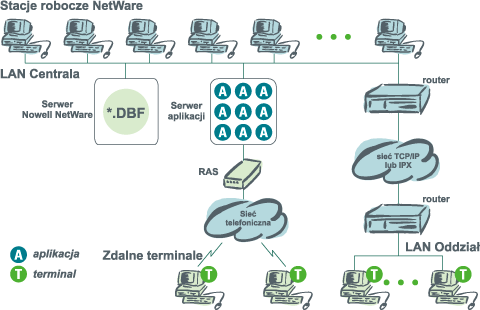

Architektura terminalowa realizująca zdalny dostęp do instalacji z serwerem plików
Oprogramowanie TERMINAL/CLIPPER można wykorzystać do realizacji zdalnego dostępu oddziałów lub pojedynczych stacji do centralnej sieci LAN w której pracują aplikacje w tradycyjnej konfiguracji z serwerem plików. Przy takim rozwiązaniu bazy *.DBF znajdują się na serwerze plików i są wykorzystywane przez stacje lokalne oraz aplikacje zdalnych terminali wykonujące się na serwerze Windows NT. Aplikacje terminalowe korzystają z baz za pośrednictwem sieci LAN więc pracują równie efektywnie jak stacje lokalne. W przypadku gdy serwerem plików jest serwer Novell NetWare dostęp do baz z systemu Windows NT realizowany jest przez usługę Gateway Service for NetWare.
Architektura terminalowa realizująca zdalny dostęp do instalacji klient-serwer
Na głównym serwerze zainstalowany jest serwer bazy danych, Mediator i Terminal. Na tym samym serwerze wykonywane są aplikacje zdalnych terminali. Stacje robocze pracujące w sieci LAN mogą pracować w architekturze klient-serwer lub terminalowej. Komunikacja pomiędzy terminalami a serwerem aplikacji realizowana jest w protokole TCP/IP lub IPX.
Konfiguracja I
Konfiguracja II
